广东济德精密（JIDC）电子有限公司是一家提供连接器全面解决方案的科技创新公司。公司以连接器方案设计、产品设计、模具设计、自动化及全自动检测设计为技术主体，以自动化的精密冲压、注塑、组装为生产配套。公司位于美丽的东莞松山湖畔，面积23000多平，可设计生产高压、高速、大电流、小间距等板对板/线对板/线对线等多类型连接器。产品广泛应用在汽车、通信、工业、高端家电和消费电子领域，机器人、电子元器件生产及检测设备、无人机、智能船舶等新兴领域更是研发重点。公司先后通过了IATF16949、ISO9001、ISO14001、ISO45001等质量和环境体系认证，并设有CNAS国家认证实验室。公司拥有多项发明专利，并获得国家高新技术企业认定。
GuangDong JiDe Precision Electronics Co., Ltd （JIDC） is a innovation company that provides comprehensive connectivity solutions. JIDC has Connector Solution Design, Product Design, Mold Design, Automatic Assembly and Automatic Vision Inspection Design as technical base, also has Automated Precision Stamping, Injection and Assembly as production support. JIDC are certified with quality and environmental system as IATF16949, ISO9001, ISO14001, ISO45001, and has a CNAS national certification laboratory.
产品展示
-
汽车连接器
济德精密提供安全、高可靠性连接器解决方案的设计和制造能力，大量应用汽车各模组，以实现信号和电源的互连，并长期致力于研发先进的制造技术，如鱼眼系列和汽车级板端集成模组连接器解决方案，解决中低耗能、高速连接数据连接、小型化和密封的集成模组系统，以适应恶劣的环境应用。公司推行精益化生产及智能化制造，在研发及制造双轮驱动下，济德精密提供汽车连接器高可靠性和完整的解决方案而备受客户信赖。
应用领域：电池组、电池管理系统（BMS）、电机、电控系统、变速箱底盘系统、车灯座椅、中控平台、空调等。
-

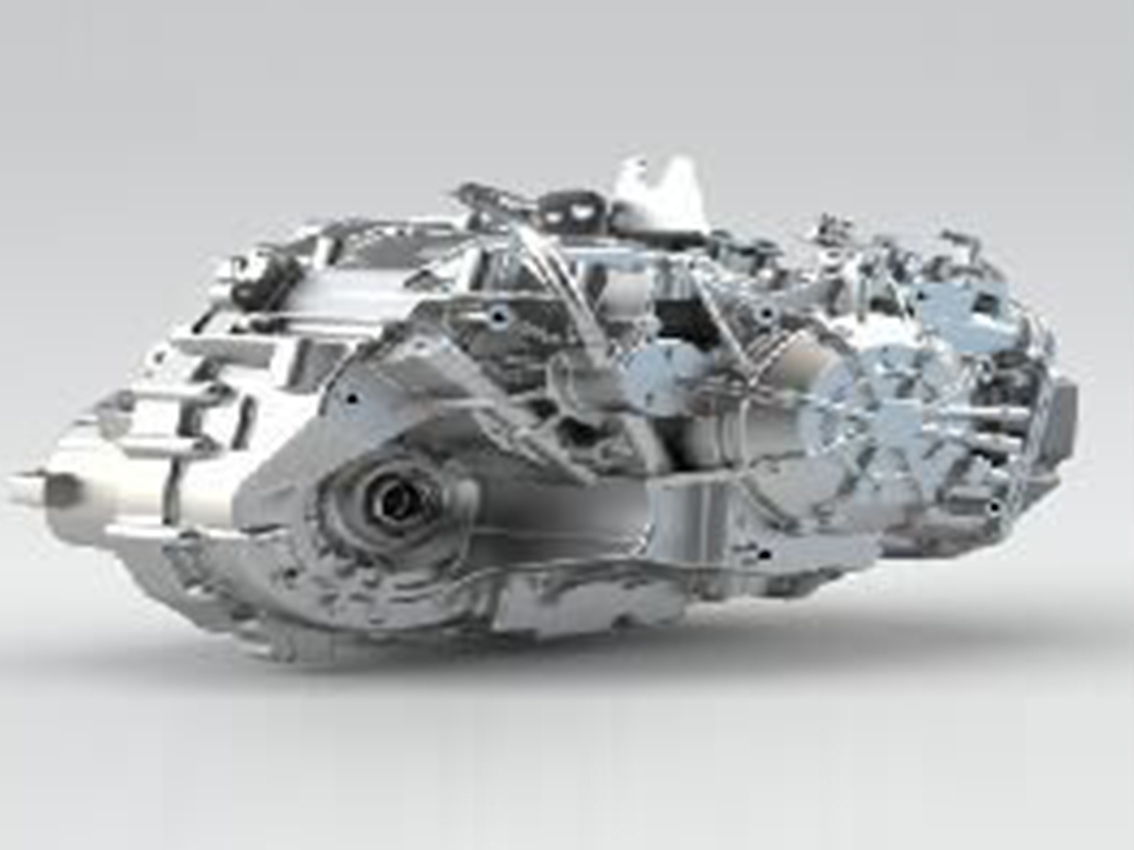

DHT150 12P穿缸件连接器
DHT150 12P穿缸件连接器是一款贯穿车用变速箱或发动机缸体的电气连接集成高可靠性连接器，不仅实现耐高温、耐油、抗震动、高寿命，大幅度简化变速箱缸体设计及组装。
技术参数：温度范围：-40℃ - 140℃;
震动等级： 变速箱 （GMW3191）
防水等级：IPX9K 耐油；
主要优势：
.优化结构高强度金属端子使用，耐久及可靠性能提升，工艺制程提升，成本下降，
.穿缸体连接器穿过变速器或者发动机的缸体，使其内部和外部实现电气连接的连接器，总装厂装配线体组装方便操作。 -

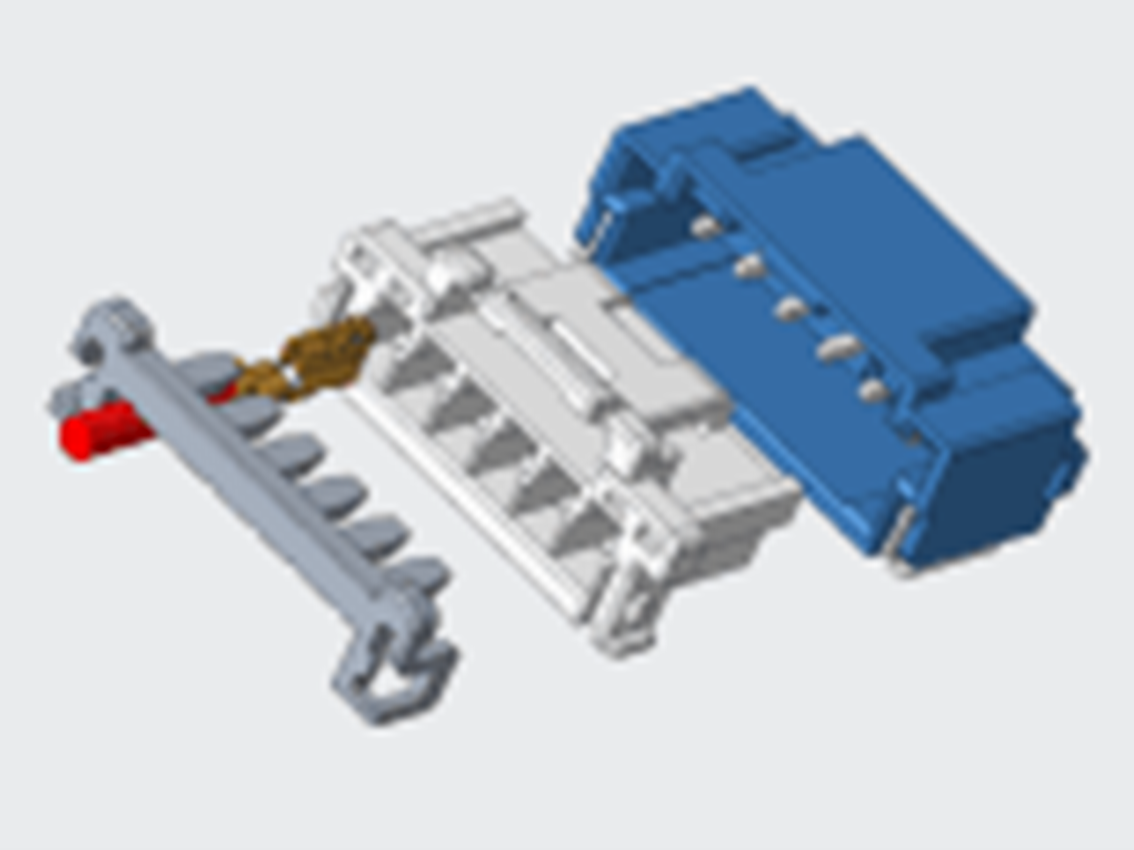

线对板连接
规格参数
线对板连接
间距 2.0mm/ 2-15P
二次锁结构
非防水
"适配电线范围: 24#-22#/
0.2-0.35mm²"
绝缘外径/ 1.15-1.5mm
额定电流: 3A AC/DC
额定电压: 125V AC/DC
温度范围: -40℃ to + 125℃
接触电阻: 初期/10 mΩ
绝缘电阻: 1000MΩ 以上
耐电压: 500V AC/1分钟
符合RoHS2.0 -

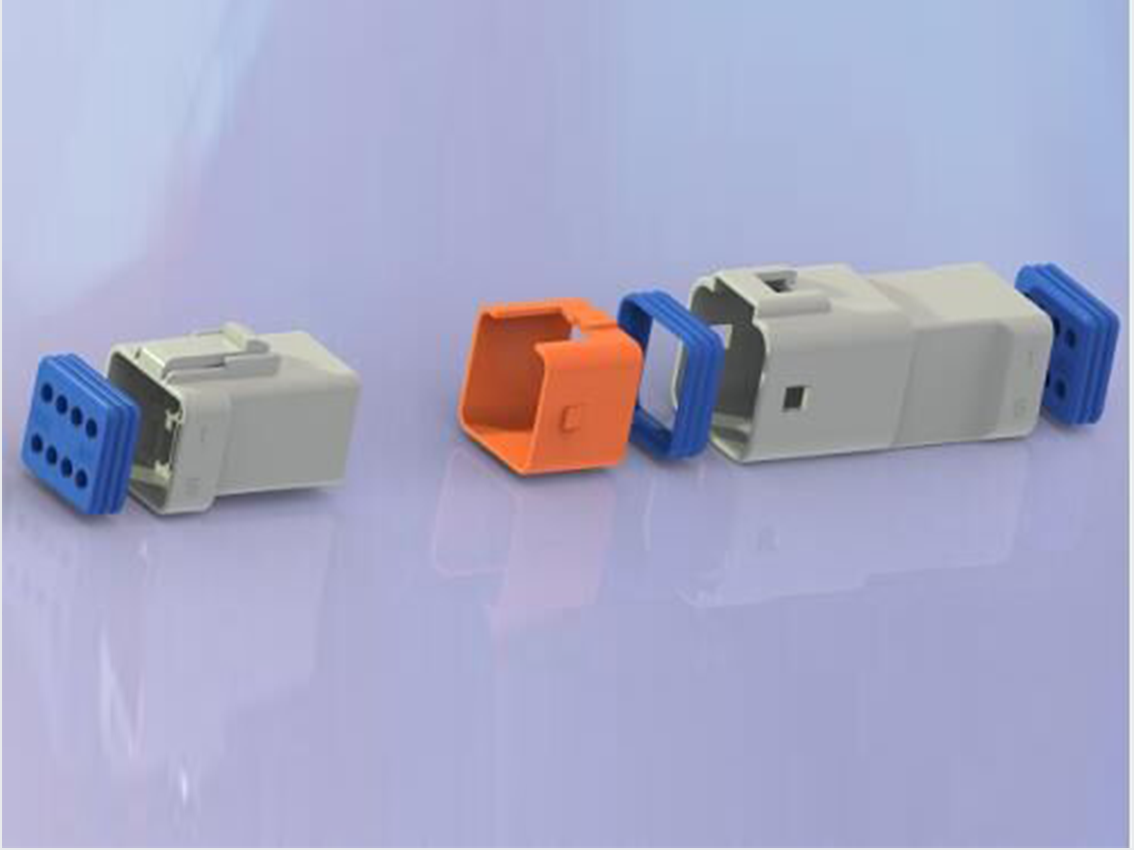

线对线，线对板连接
规格参数
线对线，线对板连接
间距 2.0mm/2,3,4,6,8P
防水 IPX7
"适配电线范围: 26#-22#/
0.13-0.33mm²"
绝缘外径/ 1.4-1.7mm
额定电流: 3A AC/DC
额定电压: 100V AC/DC
温度范围: -55℃ to + 80℃
接触电阻: 初期/10 mΩ
绝缘电阻: 1000MΩ 以上
耐电压: 1000V AC/1分钟
符合RoHS2.0 -

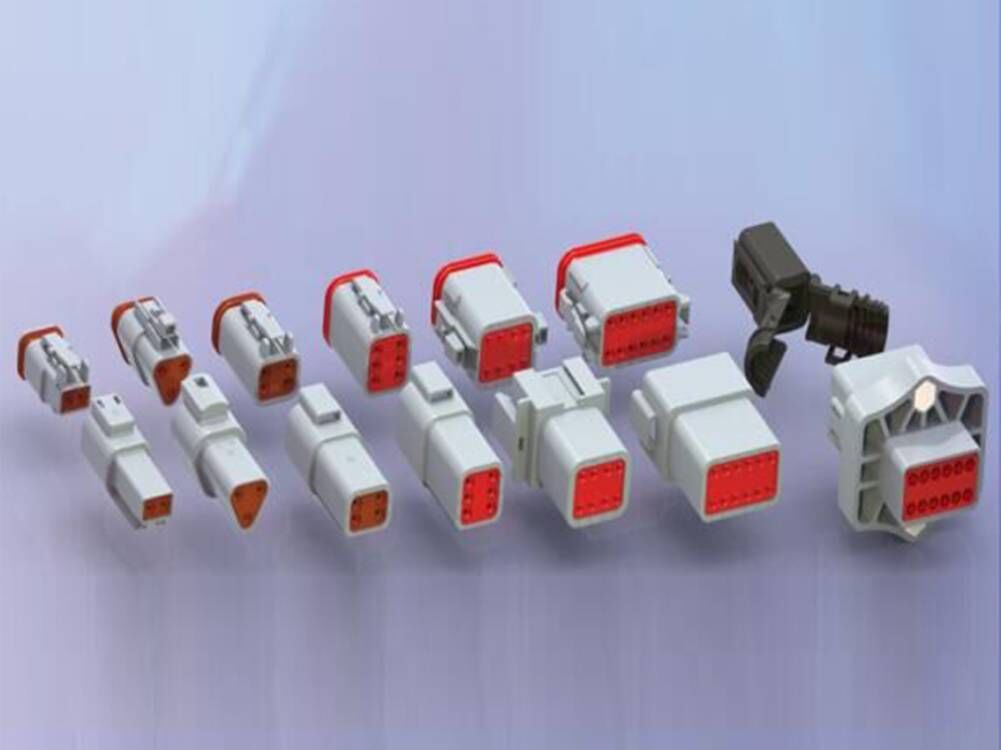

线对线，线到设备
规格参数
线对线，线到设备
2,3,4,6,8，12P
二次锁结构
可选尾夹
防水 IP68
"适配电线范围: 20#-14#/
0.5-2.0mm²"
绝缘外径/ 1.35-3.05mm
额定电流: 13A AC/DC
额定电压: 100V AC/DC
温度范围: -55℃ to + 125℃
接触电阻: 初期/7.5 mΩ
绝缘电阻: 1000MΩ 以上
耐电压: 1500V AC/1分钟
符合RoHS2.0
