上海新微半导体有限公司
Advanced Micro Semiconductors Co., Ltd.
上海新微半导体有限公司（简称“新微半导体”﹚，成立于2020年1月，位于中国（上海）自由贸易试验区临港新片区。作为先进的化合物半导体晶圆代工企业，新微半导体拥有一流的工艺制程和特色解决方案，专注于为各领域的客户提供多元化的晶圆代工及配套服务。产品可广泛应用于通信、新能源、消费电子、汽车、工业和医疗等终端应用领域。
作为客户可信赖的合作伙伴，新微半导体不仅拥有完备的工艺制程和全套的解决方案，还为客户提供设计支持、MPW晶圆服务、光罩服务、测试与分析服务等众多增值服务，以缩短客制产品进入市场的时间，为客户创造更高的商业价值。
Founded in January 2020 and located in Lingang of the Shanghai Free Trade Zone, Advanced Micro Semiconductors Co., Ltd. (“AMSFAB”), features a gross floor area of 60,000 m² and clean room area of 8,000 m² in phase one campus. As an advanced compound semiconductor foundry, AMSFAB has first-class processes and distinctive solutions, and focuses on providing diversified foundry and supporting services to its customers in the fields of optoelectronics ("OE") and power electronics ("Power"), which supports products widely used in various applications including communication, automotive, new energy, consumer electronics, industries, etc.
产品展示
-

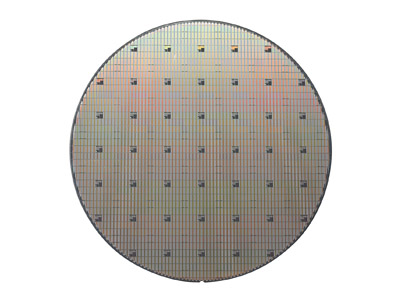

650V硅基氮化镓工艺平台
新微半导体基于自产外延片，提供功率650V硅基氮化镓工艺平台，具有高击穿电压﹑宽工作温度区间以及高工作频率等卓越优势，代工的产品可广泛应用于快充、新一代移动通信、新能源和汽车电子等重要行业领域。
-

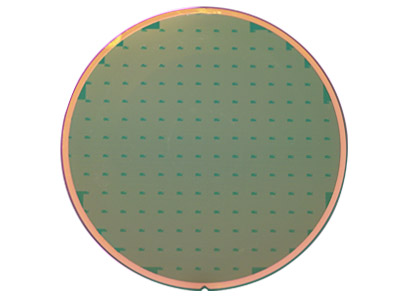

垂直腔面发射激光器工艺平台
新微半导体在垂直腔面发射激光器（VCSEL）领域拥有高速光通信VCSEL、单点/阵列VCSEL两大工艺平台，可以为光通信、光传感领域的广大客户提供晶圆代工服务。
-

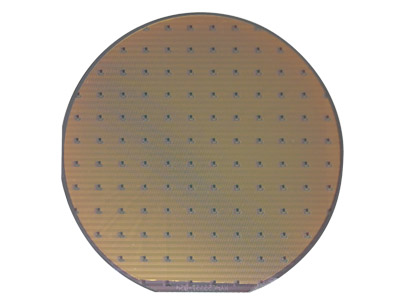

光电探测器工艺平台
新微半导体提供基于3/4吋磷化铟（InP）和4吋砷化镓（GaAs）材料体系的光电探测器PD/APD工艺平台，包含可实现光敏面直径至3000μm大尺寸MPD和10G/25G高速光通信PD/APD两大工艺平台。凭借高响应度、高灵敏度、高速度和低暗电流等优异性能，为客户提供低本高效的解决方案。代工的产品可广泛应用于通信、工业、医疗和消费电子等领域。
